 Fotos von bei Schade Systemlösungen gefertigten Anhängern



 Schade Systemlösungen Containeranhänger copyright (c) 2006.


Einfachdrehschemel-Lenker für Absetzmulden bis 11.000 kg, mit SE Rädern und gedämpfter Auflaufbremse.

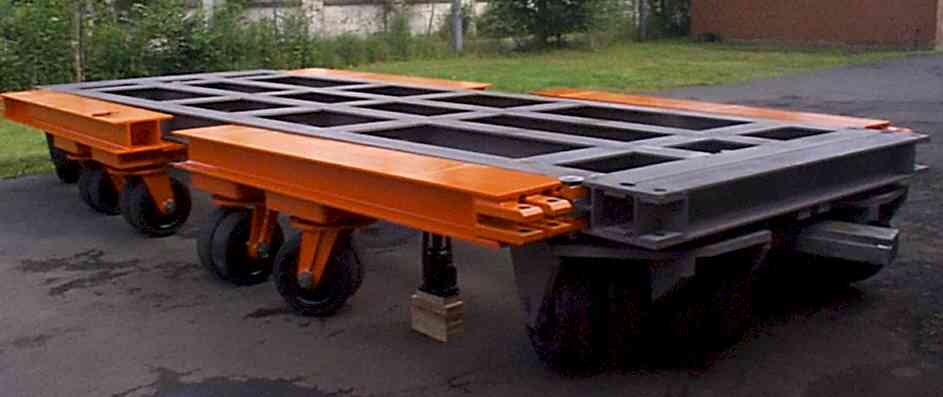

Mehrfach Pendelachslenker mit einer Traglast von maximal 120.000kg auf die Fläche bezogen
und einer vom Kunden vorgegebenen Punktbelastung in bestimmten Bereichen bis zu 75.000 kg





Mehrfach Pendelachslenker , für den Transport und die Lagerung einer 1000to Krahntraverse.

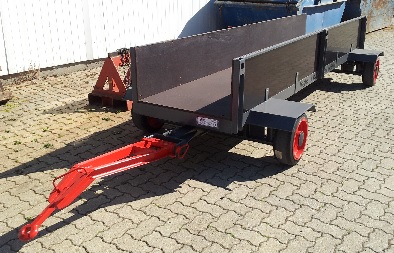

Doppelachschenkel-Lenker mit gekröpfter Deichsel, für den
Transport grosser Schaltschränke bis zu einem Gewicht
von 3.500 kg

 Schade Systemlösungen Schaltschrankanhänger copyright (c) 2006.

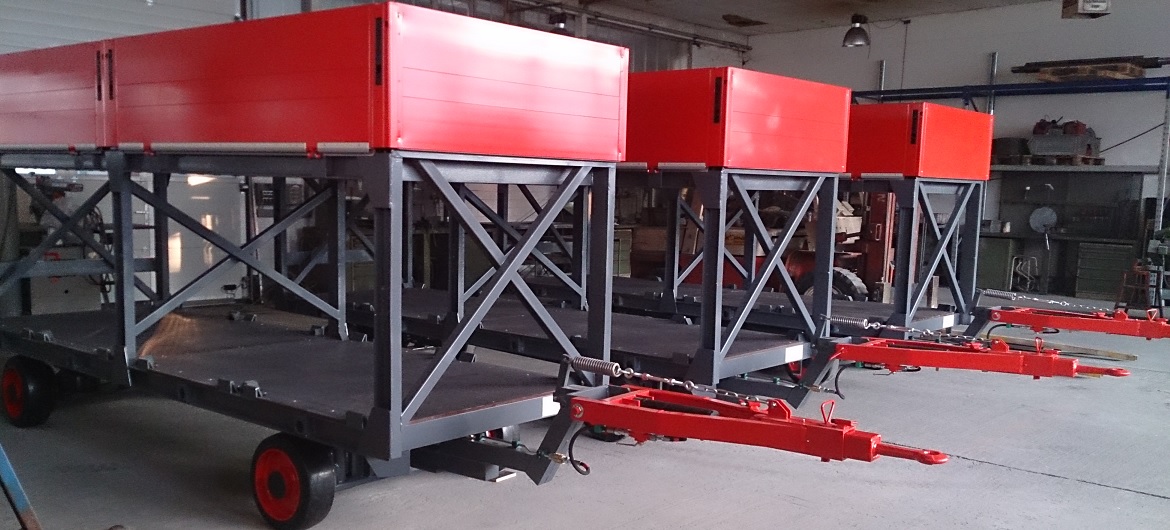

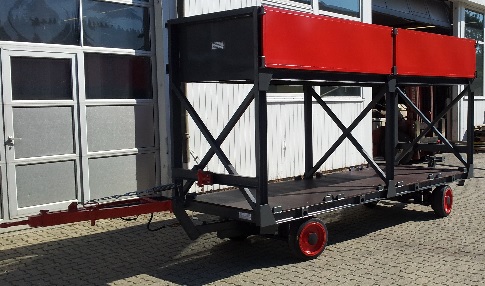

 Schade Systemlösungen Doppelstockanhänger copyright (c) 2006. Doppelachsschenkel-Lenker mit Hydraulischer Bremse.
Ausgelegt als Doppelstockwagen für Gitterboxen, Holzpaletten
und Kleinteile.

Traglast 4.000 kg pro Ebene, aufgeteilt auf 8 Stellplätze.
Der Wagen wird vorbestückt und dann direckt am Entnahmeplatz in der Maschinenfertigung des Kunden als Lager genutzt.








Pendelachs-Drehgestell-Lenker mit 2 Achslinien und extrem geringer Bauhöhe, Traglast von bis zu 55.000 kg.
Ausgerüstet mit Extern angesteuerter Bremsanlage.

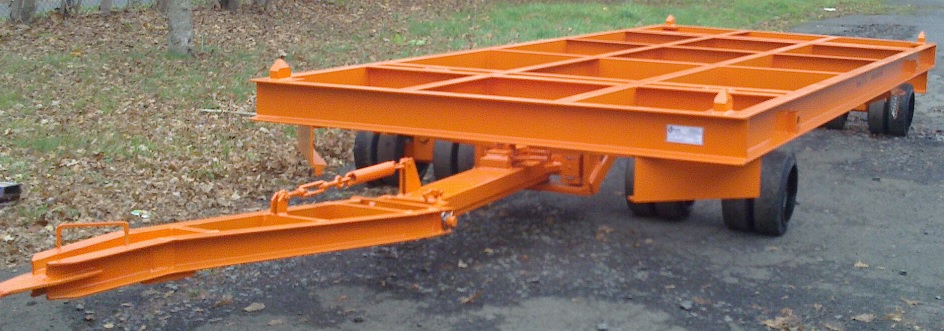

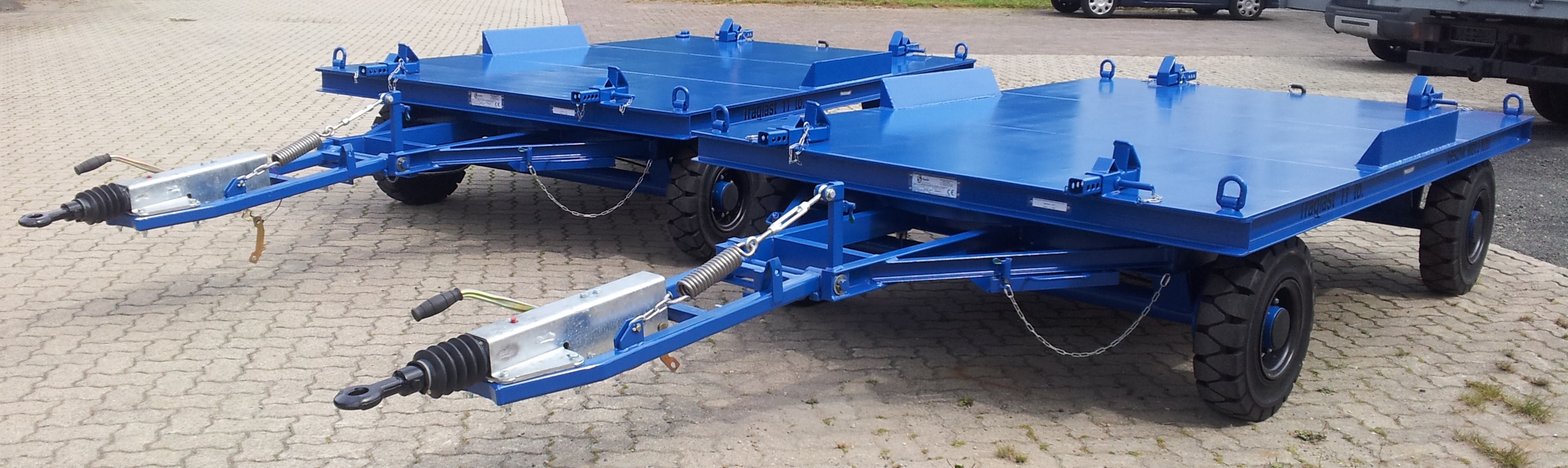

Container Transportanhänger mit Doppelpendelachsen und leicht gekröpfter Deichesel,
für eine Traglast von 25.000 kg






Doppelachsschenkel-Lenker
für 8.000 kg Traglast, mit Polyurethanrädern.

 Schade Systemlösungen Anhänger copyright (c) 2006.
 Schade Systemlösungen Anhänger copyright (c) 2006.



Einfachdrehschemel-Lenker für 25.000 kg Traglast,
mit nichtkreidendem Radsatz.



Einfachdrehschemellenker mit einer Traglast von 25.000kg.
Speziell gefertigt für ein Stahlwerk, zum Transport 600 Grad C warmer Bauteile.



 Schade Systemlösungen Anhänger copyright (c) 2006.

Pendelachs-Drehgestell-Lenker mit 4 Achslinien für 40" Container, mit einer Traglast von bis zu 55.000 kg.
Ausgerüstet mit Extern angesteuerter Bremsanlage.




Sonder Auszugswagen für eine Traglast bis zu 30.000 kg. Der Wagen kann bis zu 5000 mm ausgezogen werden.
Das Gerät ist mit einer Hydraulischen Lenkung und Bremse ausgerüstet.




50.000 kg 4-fach Drehgestell-Lenker mit gefederten
Pendelachsen, für eine Gießerei
Der Wagen ist mit einer gegen hohe Temperatur abgesicherten
Bremsanlage ausgerüstet.
Auf dem Wagen werden größere Bauteile nach dem Entformen
zu Abkühlen zwischengelagert.
Um eine Überhitzung des Wagens zu vermeiden und die
Möglichkeit von Hitzenestern auszuschließen, kühlt sich der
Wagen selbst über Zirkulation.
20.000 kg Sonderanhänger für Container innerhalb eines
Kernkraftwerkes.  Der Anhänger wurde mit einer dekontaminierbaren Beschichtung ausgerüstet.
Sondertransportwagen mit einseitiger Achsschenkellenkung für 6.000 kg Traglast, genutzt für vormontierte Baugruppen.

Die Montagehilfen und Hochpreisige Einzelteile sowie
Sonderwerkzeuge werden in farblich abgesetzten Auszugsboxen mit transportiert.
 Schade Systemlösungen Anhänger copyright (c) 2006.

 Schade Systemlösungen Anhänger copyright (c) 2006.

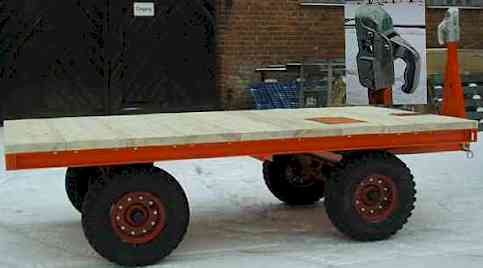

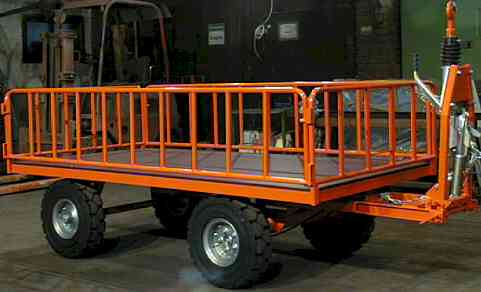

Luftbereifter Doppelachsschenkel-Lenker für 5.000 kg Traglast, ausgerüstet mit stark gekröpftem Deichselansatz.


 Schade Systemlösungen Anhänger copyright (c) 2006.

Flachbett 8-fach Drehgestell-Lenker mit Pendelfahrwerk für 50.000 kg Traglast und einer Bauhöhe von 550 mm,
  ausgerüstet für ungleichmäßige Lasteinleitung, bei der Testfahrt.



 Schade Systemlösungen Anhänger copyright (c) 2006.

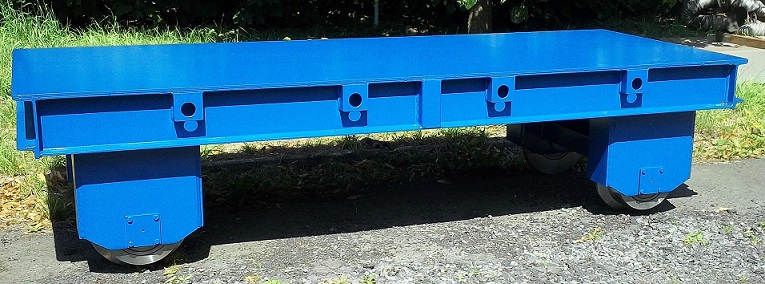

Schienenwagen mit Spurkränzen, für 30.000 kg Traglast


 Schade Systemlösungen Anhänger copyright (c) 2006.

Hubrahmen-Sonderanhänger mit Ausgleichs-Pendelfahrwerk für 60.000 kg Traglast,
ausgerüstet mit einem System, mit dem die Ladung CNC-gesteuert um 500 mm angehoben werden kann.
Der Aufbau des Anhängers ermöglicht es, Höhenunterschiede zu überwinden, ohne dass einzelne Räder abheben.
Der Anhänger kann z.B. zum Umsetzen von Bauteilen eingesetzt werden, ohne dass ein Kran benötigt wird.





25.000 kg Anhänger zum Einsatz in einem Walzwerk,
ausgerüstet mit Blechauflage,
Druckluftbremsanlage und geschützter Beleuchtung.

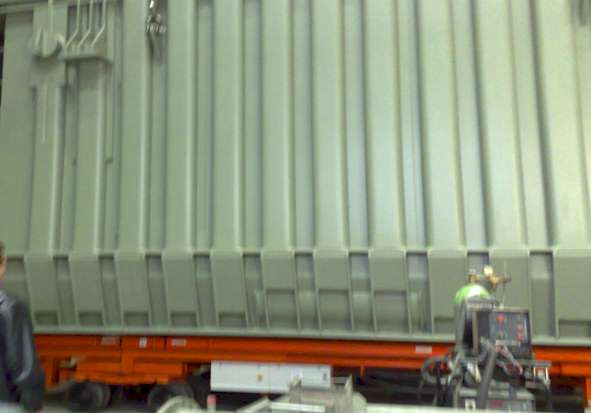

Der Hubrahmen-Sonderanhänger, beladen mit einer Last
von 60.000 kg.

 Schade Systemlösungen Hubanhänger copyright (c) 2006.
 Schade Systemlösungen Drehplattformanhänger copyright (c) 2006.

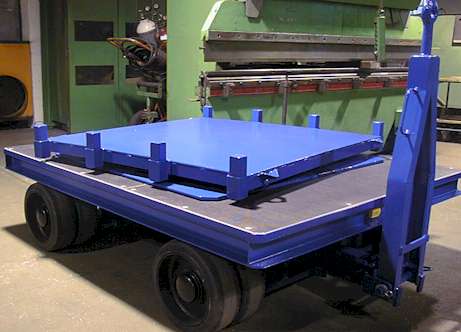

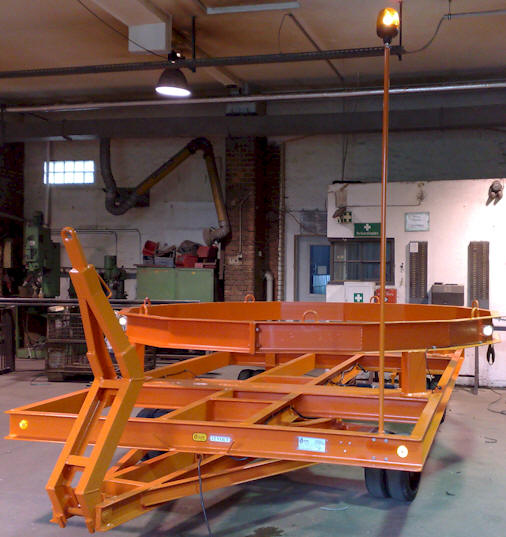

Doppelachsschenkel-Lenker für 16.000 kg Traglast,
mit abnehmbarer, um 360 Grad drehbarer Plattform.
Damit können einzelne Bauteile oder -
bei Einsatz eines Anhängerpaares - sehr lange Bauteile
transportiert werden.

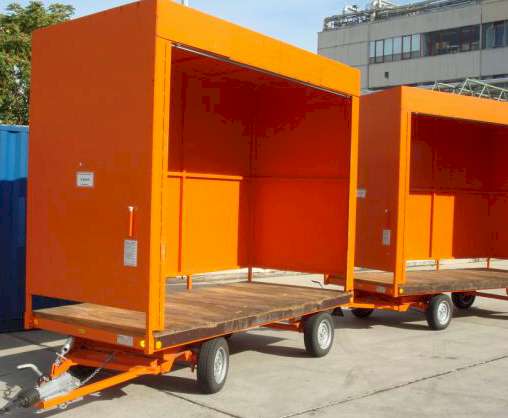

Rollowagen für 4.500 kg Traglast.


Es werden bis zu 5 Anhänger
gekuppelt gefahren.

 Schade Systemlösungen Rolloanhänger copyright (c) 2006.
 Schade Systemlösungen Anhänger copyright (c) 2006.



Drehschemel-Lenker mit Auflaufbremse, bei dem
die Ladefläche für den Einsatzzweck angepasst,
hoch aufgebaut ist.
Geeignet für 10.000 kg Traglast.



 Schade Systemlösungen Anhänger copyright (c) 2006.

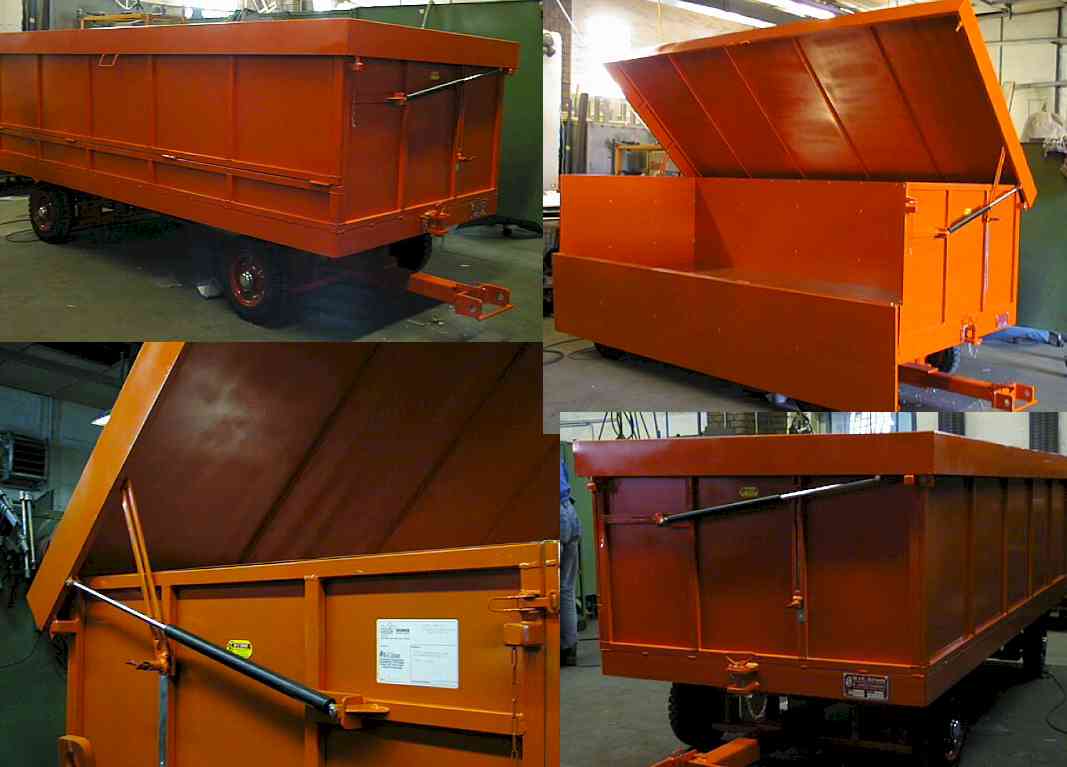

Doppelachsschenkel-Lenker mit Kastenaufbau und dämpfergestütztem Deckel.
Die Bauart des Deckels ermöglicht den Ablauf von Regenwasser.
Zum Schutz des Ladegutes ist die Ladefläche mit Aluminium belegt.
Der Kunde nutzt den Wagen zum Transport von Titanrohren.




Doppelachsschenkellenker für den Transport von Blechgehäusen, mit einer Traglast von 5.000 kg.



 Schade Systemlösungen Anhänger copyright (c) 2006. Doppeldrehgestell-Lenker mit Pendelachsen
für eine Traglast von 32.000 kg.

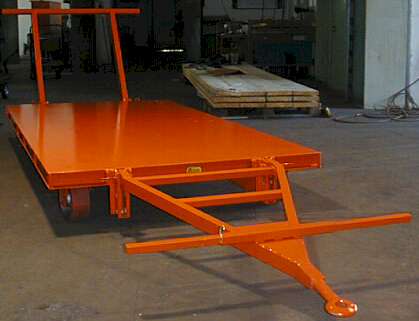

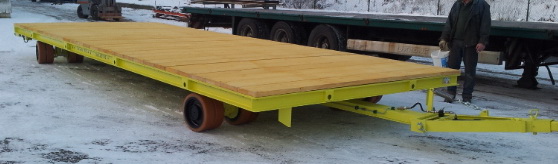

Anhänger mit 15.000 kg Traglast, der für den Wechsel
von großen Ventilen in einem Kraftwerk eingesetzt wird.
Der Anhänger zeichnet sich durch eine sehr geringe Bauhöhe
aus und kann durch 8 Personen von Hand bewegt zu werden.
Ebenso ist das Wenden des Anhängers auf der
Hochachse (auf der Stelle) möglich.
 Schade Systemlösungen Kraftwerkanhänger copyright (c) 2006.
 Schade Systemlösungen Bergwerksanhänger copyright (c) 2006. Sonderwagen zum Transport eines 2.000 kg
schweren Generators im Bergbau.




Anhänger für einen 2.000 kg schweren Tankaufbau.
Die Ausrüstung erfolgte beim Kunden.



 Schade Systemlösungen Anhänger copyright (c) 2006.



 Schade Systemlösungen Flachbettanhänger copyright (c) 2006. 120.000 kg tragender Anhänger mit einer Bauhöhe von
nur 620 mm und wechselseitig arbeitender
Druckluftbremsanlage.


  Schade Systemlösungen Lebensmittelanhänger copyright (c) 2006.

Doppelachsschenkel-Lenker für 8.000 kg Traglast mit Blattfedern, Auflaufbremse und Stirnwänden.


 Schade Systemlösungen Anhänger copyright (c) 2006.

Anhänger, die den Nottransport von Containern des kombinierten Luft-Eisenbahntransportes ermöglichen.



Doppelachsschenkel-Lenker mit einer Traglast von
30.000 kg, ausgerüstet mit einer einseitiger
elektro-hydraulischen Lenkung.



 Schade Systemlösungen Anhänger copyright (c) 2006.
 Schade Systemlösungen Anhänger copyright (c) 2006. Doppelachsschenkel-Lenker mit Auflaufbremsen
und einer Traglast von 5.000 kg.
Der Wagen wurde auf Kundenwunsch
mit einer Sonderbeschichtung versehen.

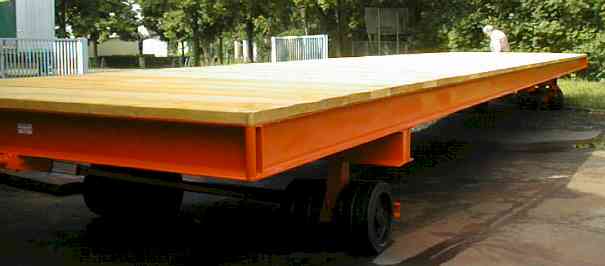

Drehschemel-Lenker-Rungen-Wagen für eine Traglast
von 20.000 kg, mit Auszugsrahmen.
Der Rahmen hat eine Auszugslänge von bis zu 15 m.


 Schade Systemlösungen Auszugsanhänger copyright (c) 2006.
 Schade Systemlösungen Anhänger copyright (c) 2006.


Anhänger für eine Traglast von 20.000 kg mit Überlänge und
 Überbreite, sowie sehr niedrigem Aufbau.

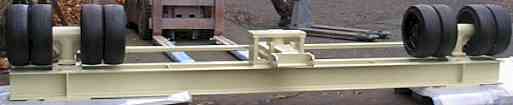

Achse eines Achsensatzes für eine Gesamt-Traglast von 32.000 kg.
Die Achsen wurden vom Kunden unter eine
große Zelluloseverarbeitungsanlage montiert.
 Schade Systemlösungen Anhänger copyright (c) 2006.


 Schade Systemlösungen Butterflyanhänger copyright (c) 2006.



"Butterfly" - Anhänger mit ausklappbaren Seitenträgern zur Verdoppelung der Ladefläche.
Der Anhänger hat eine Traglast von 120.000 kg, ist mit einer Sonderbremsanlage ausgerüstet und wird
zum Transport von Turbinenteilen eingesetzt. Das größte Bauteil hat Seitenlängen von 7000 * 7000 mm.

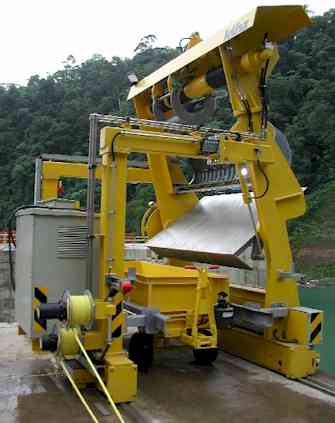

Spezialanhänger zum Transport eines Greifers.
Der Wagen ist mit Warnleuchten und einer
kompletten Beleuchtungsanlage ausgerüstet.
Der zu transportierende Greifer hat ein
Gewicht von 13.000 kg.
 Schade Systemlösungen Anhänger copyright (c) 2006.
 Schade Systemlösungen Anhänger copyright (c) 2006. Anhänger mit einer Traglast von 5.000 kg, ausgerüstet
mit Luftbereifung und Kugelkopfkupplung.
Sehr schmal ausgeführter Anhänger
mit einer Traglast von 12.000 kg.

 Schade Systemlösungen Anhänger copyright (c) 2006.

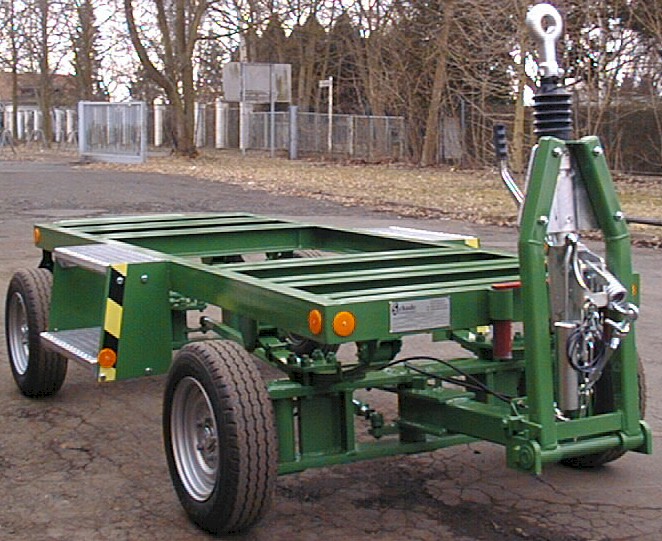

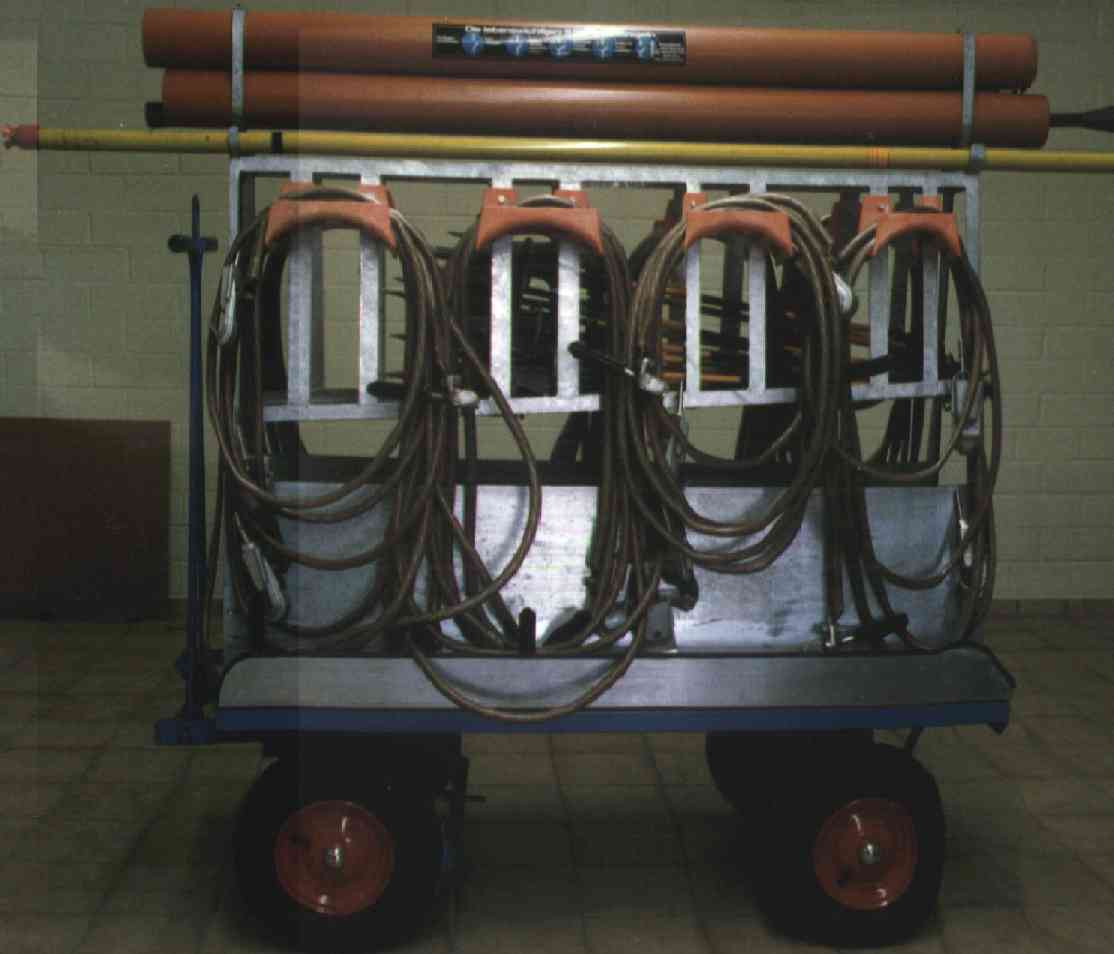

 Schade Systemlösungen Erdungswagen copyright (c) 2006. Erdungswagen, für Arbeiten an
Hochspannungsleitungen,
mit einer Traglast von 1.000 kg.
Wagenuntergestell für Edelstahlkessel, ausgerüstet mit
Doppelachsschenkel-Lenkung, Blattfedern und Bremsen mit
einer Traglast von 5.500 kg, kuppelbar mit 3 weiteren
Anhängern.
 Schade Systemlösungen Kesselanhänger Kesselwagen copyright (c) 2006.



 Schade Systemlösungen Anhänger copyright (c) 2006.  Schade Systemlösungen Anhänger copyright (c) 2006.

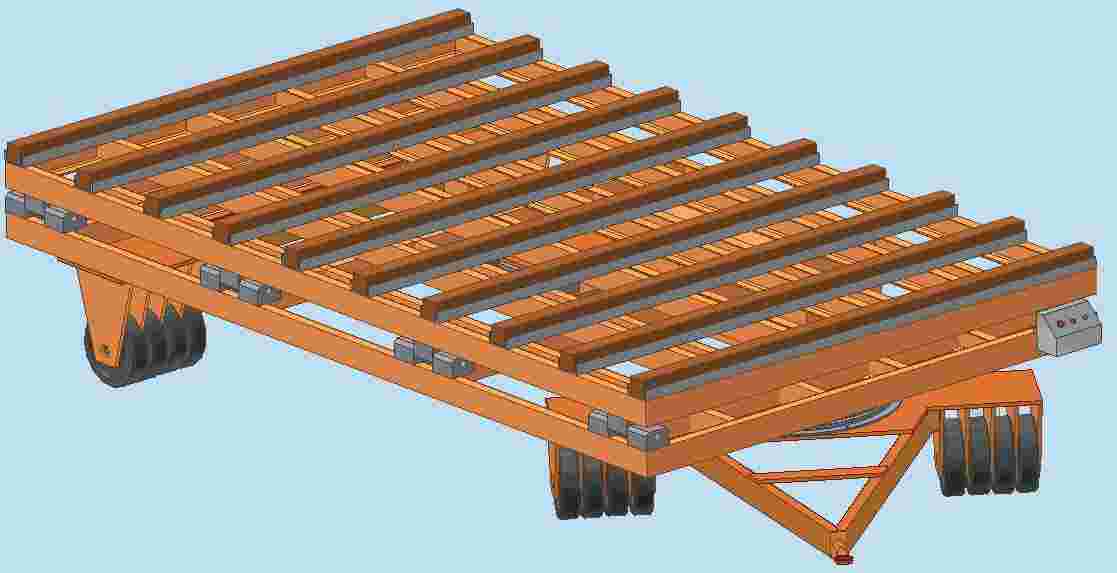

SPS-gesteuerter Sonderanhänger mit Kippeinrichtung für Bauteile mit einem Gewicht von 20.000 kg.
Das Ausfahren von Abstützung, die Fixierung und das Ankippen der Ladebühne geschehen
vollautomatisch.
(Auf Wunsch unseres Kunden dürfen wir nur diese 3-D-Vorzeichnungsbilder zeigen.)


 Schade Systemlösungen Anhänger copyright (c) 2006.  Schade Systemlösungen Anhänger copyright (c) 2006.


Wagen zum Transport eines 10.000 kg schweren Kranauslegers.


 Schade Systemlösungen Farbtransportanhänger copyright (c) 2006. Doppelachsschenkel-Lenker mit einer Traglast von
8.000 kg zum Transport von Fässern.

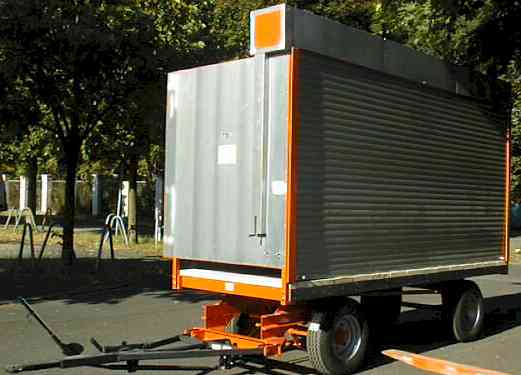

Doppeldrehschemel-Lenker mit einer Traglast von 5.000 kg,
ausgerüstet mit tiefer Deichsel und Sonderaufbau.

Der Aufbau wird durch eine Segment-
Jalousie geschlossen.



 Schade Systemlösungen Anhänger copyright (c) 2006.



 Schade Systemlösungen Anhänger copyright (c) 2006.

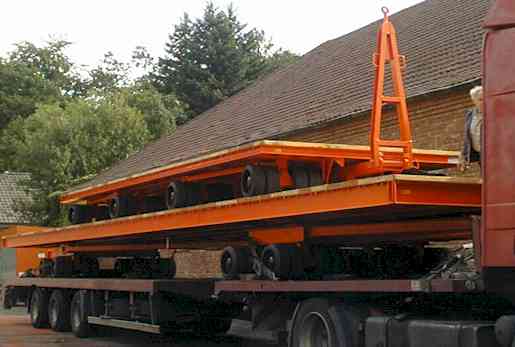

2 Anhänger (ein 6-fach Drehgestell-Lenker mit Pendelachsen
und ein Doppeldrehschemel-Lenker) verladen zum
Transport.



 Schade Systemlösungen Geschwemselanhänger copyright (c) 2006.

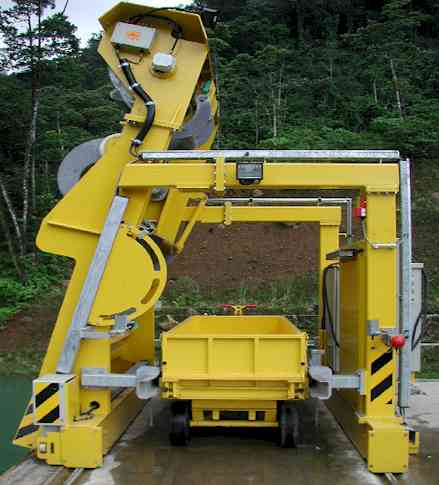

Sonderwagen zum Sammeln und Transportieren  von Geschwemmsel in einer englischen Großkläranlage
mit einer Traglast von bis zu 5.000 kg.

 Schade Systemlösungen Geschwemselanhänger copyright (c) 2006.



Der Wagen verfügt über eine Kipp- und Hubhydraulik.
Die Wagenwanne kann bis zu 60 Grad längs gekippt werden.

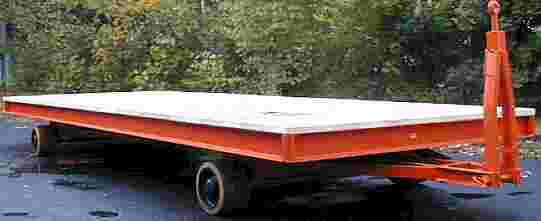

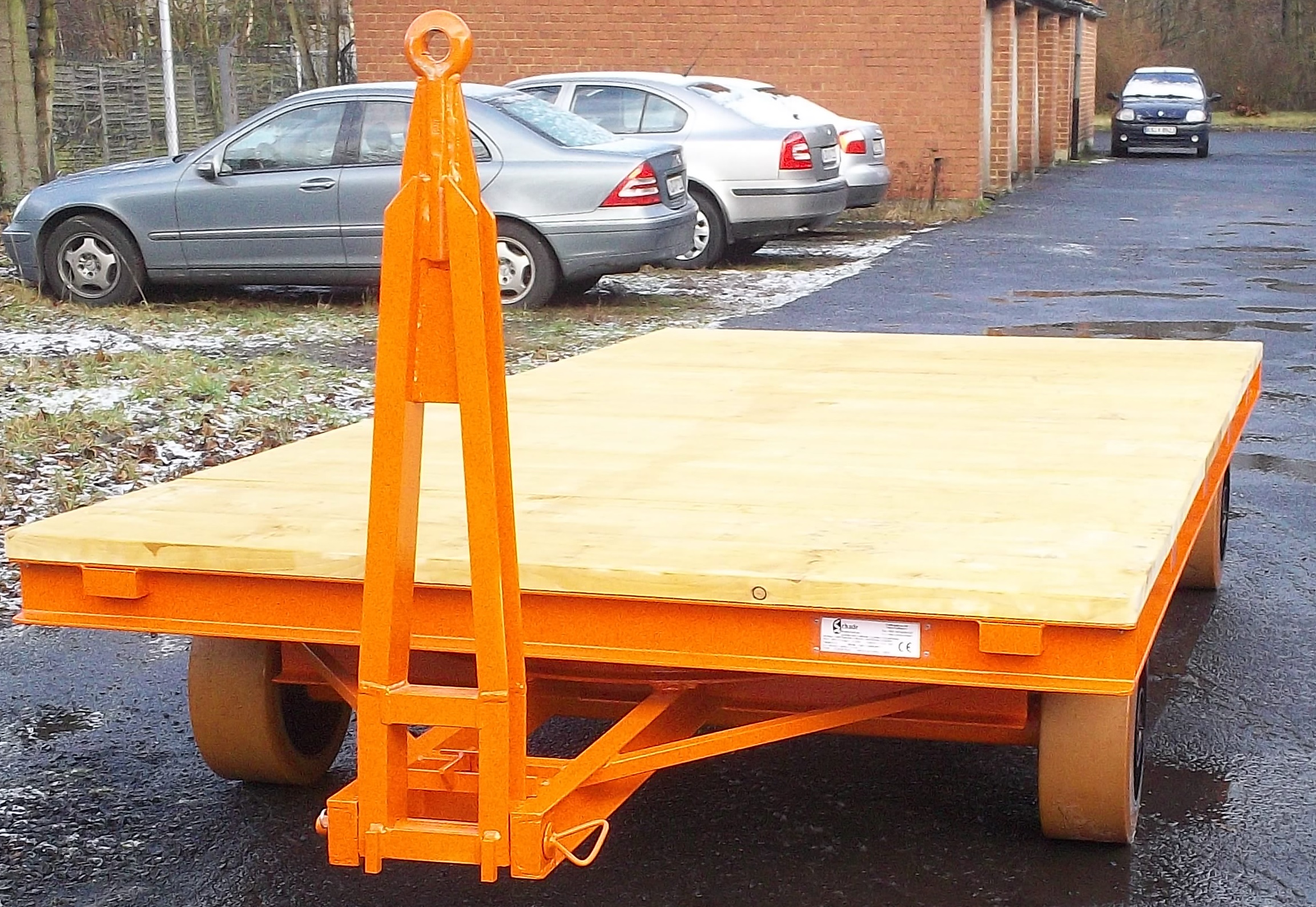

 Schade Systemlösungen Anhänger copyright (c) 2006. Anhänger mit einer Traglast von 30.000 kg,
ausgerüstet mit Vulkollanrädern (1).
Sondergepäcktransportwagen mit einer Traglast
von 6.000 kg, ausgerüstet mit einer Auflaufbremse.
Der Wagen wird auf einem Flugplatz bei Geschwindigkeiten
bis zu 50 Km/h eingesetzt.
  Schade Systemlösungen Gepäckanhänger copyright (c) 2006.

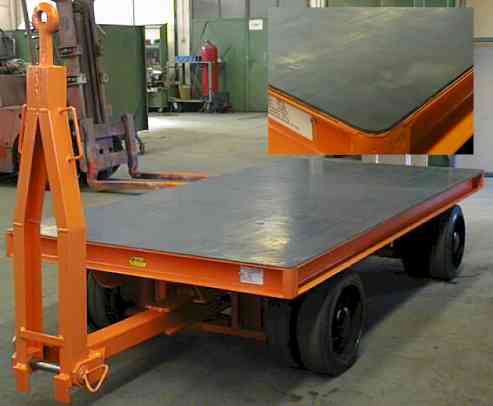

 Schade Systemlösungen Anhänger copyright (c) 2006. Doppelachsschenkel-Lenker mit einer Traglast von 15.000 kg,
ausgerüstet mit einer gummibelegten Ladefläche.

Die Gummiauflage ist mit der Ladefläche verklebt.

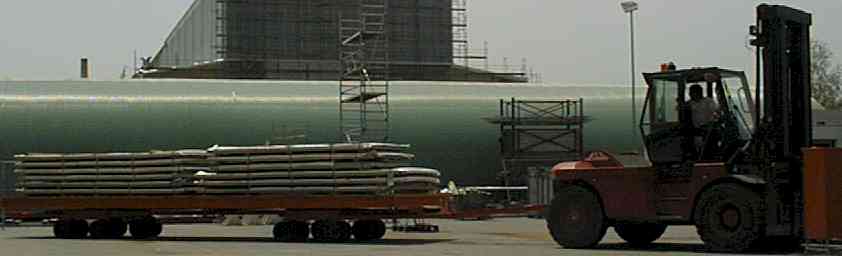

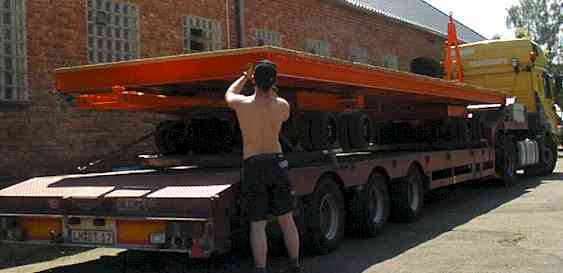

Verladung eines Anhängers mit einer Traglast von 60.000 kg und einer Länge von 12 m.




 Schade Systemlösungen Anhänger copyright (c) 2006.



 Schade Systemlösungen EdelstahlTransport Anhänger copyright (c) 2006.

Der zuvor gezeigte Anhänger im Einsatz beim Kunden,
 beladen mit 50.000 kg Edelstahlblech.



Doppeldrehschemel-Lenker für eine
Traglast von 25.000 kg.
 Schade Systemlösungen Betonteileanhänger copyright (c) 2006.
 Schade Systemlösungen Anhänger copyright (c) 2006. Anhänger mit einer Traglast von 50.000 kg und einer Länge von 15 m.
Hochbau-Anhänger mit einer Traglast von 40.000 kg und einer Länge von 15 m, ausgerüstet mit einer Pendelachsen Drehgestell-Lenkung und Druckluftbremsen.  Schade Systemlösungen Pendelachsenanhänger copyright (c) 2006.
 Schade Systemlösungen Pendelachsenanhänger copyright (c) 2006. Doppeldrehschemel-Lenker mit einer Traglast von 50.000 kg,
einer Länge von 8 m und einer Breite von 2,5 m.
Doppeldrehgestellanhänger mit Pendelachsen
und einer Traglast von bis zu 55.000 kg.
 Schade Systemlösungen Spritzgusswerkzeuganhänger copyright (c) 2006.
 Schade Systemlösungen 16 tonnen Anhänger copyright (c) 2006. Doppelachsschenkel-Lenker mit einer Traglast
von 16.000 kg.
( 1 )   Vulkollan ®, ist ein
           eingetragenes Wahrenzeichen
           der Bayer AG
.
