Lenkungen
Die Lenkung gehört zu den systembestimmenden
Baugruppen eines Schwerlastanhängers.
Bei der
Auslegung eines Anhängers erarbeiten wir mit unseren Kunden eine
kosten- und funktionsoptimierte Lösung. |
Einfachdrehschemel-
Lenkung
Sicherheitsanschläge bei
ca. 45°
|
![Schade Systemlösungen Drehschemellenker copyright (c) 2006.](Techni2.GIF) |
![Schade Systemlösungen Drehschemellenker copyright (c) 2006.](Techni6.GIF) |
Empfohlener
Einsatzbereich:
Für normalen Einsatz auf
ebenem Gelände, ohne
besondere Anforderungen.
Vorteile :
-- Einfache Handhabung
-- Vorteile im Einkauf
Nachteile :
-- Mittlerer bis größerer Wendekreis
-- Ggf. problematische Schwerpunkts-
verlagerung möglich durch das
Einlenken der Achse
|

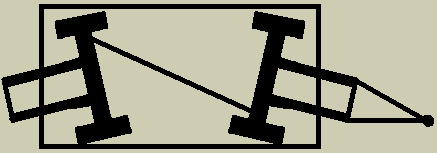

Doppeldrehschemel-
Lenkung
Sicherheitsanschläge bei
ca. 45°
|
![Schade Systemlösungen Doppeldrehschemellenker copyright (c) 2006.](Techni3.GIF) |
![Schade Systemlösungen Doppeldrehschemellenker copyright (c) 2006.](Techni7.GIF) |
Empfohlener
Einsatzbereich:
Für normalen Einsatz auf
ebenem Gelände, ohne
besondere Anforderungen.
Vorteile :
-- Einfache Handhabung
-- Vorteile im Einkauf
Nachteile :
-- Mittlerer Wendekreis
-- Ggf. problematische Schwerpunkts-
verlagerung möglich durch das
Einlenken der Achse
|
Achsschenkel-
Lenkung
Sicherheitsanschläge bei
ca. 50°
|
![Schade Systemlösungen Achsschenkellenker copyright (c) 2006.](Techni4.GIF) |
![Schade Systemlösungen Achsschenkellenker copyright (c) 2006.](Techni8.GIF) |
Empfohlener
Einsatzbereich:
Für normalen Einsatz auf
ebenem Gelände, ohne
besondere Anforderungen.
Vorteile :
-- Einfache Handhabung
-- Vorteile im Einkauf
Nachteile :
-- Mittlerer Wendekreis
-- Höherer Wartungsaufwand, durch eine
größere Anzahl von Gelenken
|
Doppelachsschenkel-
Lenkung
Sicherheitsanschläge bei
ca. 50°
|
![Schade Systemlösungen Doppelachsschenkellenker copyright (c) 2006.](Techni5.GIF) |
![Schade Systemlösungen Doppelachsschenkellenker copyright (c) 2006.](Techni9.GIF) |
Empfohlener
Einsatzbereich:
Für normalen Einsatz auf
ebenem Gelände, ohne
besondere Anforderungen.
Vorteile :
-- Einfache Handhabung
-- Vorteile im Einkauf
-- Gut spurlaufend
Nachteile :
-- Mittlerer Wendekreis
-- Höherer Wartungsaufwand, durch eine
größere Anzahl von Gelenken
|

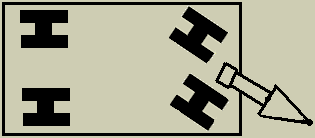

Drehgestell-
Lenkung
Sicherheitsanschläge bei
ca. 50°
|
![Schade Systemlösungen Drehgestellenker copyright (c) 2006.](Techni11.GIF) |
![Schade Systemlösungen Drehgestelllenker copyright (c) 2006.](Techni12.GIF) |
Empfohlener
Einsatzbereich:
Für normalen Einsatz auf
ebenem Gelände, ohne
besondere Anforderungen.
Vorteile :
-- Einfache Handhabung
-- Größere Lasten
Nachteile :
-- Mittlerer Wendekreis
-- Höherer Wartungsaufwand, durch eine
größere Anzahl von Gelenken
|

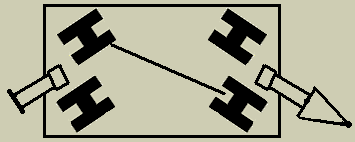

Doppel-Drehgestell-Lenkung
Sicherheitsanschläge bei
ca. 50°
|
![Schade Systemlösungen Doppeldrehgestellenker copyright (c) 2006.](Techni13.GIF) |
![Schade Systemlösungen Doppeldrehgestellenker copyright (c) 2006.](Techni12.GIF) |
Empfohlener
Einsatzbereich:
Für normalen Einsatz auf
ebenem Gelände, ohne
besondere Anforderungen.
Vorteile :
-- Einfache Handhabung
-- Vorteile im Einkauf
-- Gut spurlaufend
-- Größere Lasten
Nachteile :
-- Mittlerer Wendekreis
-- Höherer Wartungsaufwand, durch eine
größere Anzahl von Gelenken
|
Pendelachsen für
Drehgestell-Lenkungen |
![Schade Systemlösungen Drehgestellenker mit Pendelachsen copyright (c) 2006.](Techni11.GIF) |
![Schade Systemlösungen Drehgestellenker mit Pendelachsen copyright (c) 2006.](Techni14.GIF) |
Empfohlener
Einsatzbereich:
Für anspruchsvolleren Einsatz
auf
unebenem Gelände, mit
besondere Anforderungen.
|
![Schade Systemlösungen Doppeldrehgestellenker mit Pendelachsen copyright (c) 2006.](Techni13.GIF) |
Lenkungskombinationen
und mehrachsige Lenkungen,
nachfolgend einige Beispiele
:
Je nach Kundenanforderung sind
weitere Kombinationen möglich.
|
Mehrfach-Achsschenkel-
Lenkung
|
![Schade Systemlösungen Mehrfachachsschenkellenker copyright (c) 2006.](Techni16.GIF) |
![Schade Systemlösungen Mehrfachachsschenkellenker copyright (c) 2006.](Techni9.GIF) |
Empfohlener
Einsatzbereich:
Für anspruchsvolleren Einsatz
auf
ebenem Gelände, mit
besonderen Anforderungen, wie
geringen Radlasten bei hoher Traglast.
|

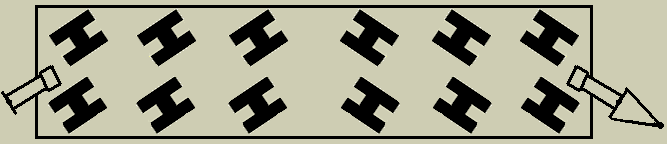

Mehrfach-Drehgestell-
Lenkung mit Pendelachsen
|
![Schade Systemlösungen Mehrfachdrehgestellenker mit Pendelachsen copyright (c) 2006.](Techni15.GIF) |
![Schade Systemlösungen Mehrfachdrehgestellenker mit Pendelachsen copyright (c) 2006.](Techni14.GIF) |
Empfohlener
Einsatzbereich:
Für anspruchsvolleren Einsatz
auf
unebenem Gelände, mit
besonderen Anforderungen, wie
geringen Radlasten bei hoher Traglast.
|
Mehrfach-Drehgestell-
Lenkung mit Pendelachsen
und Schwingarmen
|
![Schade Systemlösungen Pendelachsen mit Portalschwinge copyright (c) 2006.](Techni21.JPG) |
![Schade Systemlösungen Pendelachsen mit Portalschwinge copyright (c) 2006.](Techni14.GIF) |
![Schade Systemlösungen Pendelachsen mit Portalschwinge copyright (c) 2006.](Techni17.GIF) |
Empfohlener
Einsatzbereich:
Für anspruchsvolleren Einsatz
auf sehr
unebenem Gelände, mit
besonderen Anforderungen, wie
geringen Radlasten bei hoher Traglast. |
